3-fázový asynchronní motor přímo spojený s průmyslovým rotačním čerpadlem na čistou vodu bez cizího tělesa.
Povrchové chlazení motoru se realizuje skrze vnější ventilátor a chladící žebra. Kryt čerpadla, rotor čerpadla a difuzor jsou vyrobeny ze stabilní ocelové litiny. Kryt čerpadla je odnímatelný ve směru pro eventuelní odstranění cizího tělesa.
Použité těsnící kroužky hřídele jsou vyrobeny z karbidu wolframu a jsou odolné vůči silným změnám teplot a směru otáčení

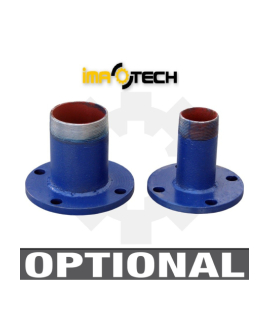

Vstupy a výstupy jsou zajištěny pomocí přírub (vstup Ø 65mm / otvor příruby: 4-145mm, výstup Ø40mm / otvor příruby: 4-110mm). K dokoupení jsou k dispozici příruby s vnějším závitem.
Čerpadlo není samonasávací (tzn. tělo čerpadla a sací hadice musí být předem naplněny vodou – montáž ventilu s nožním ovládáním na sací hadici je nezbytná).
V závislosti na dodávaném množství činí sací výše při předem naplněné sací hadici až 8m (viz manuál)
POZOR!
Maximální přípustný výkon tohoto čerpadla bez přetížení motoru je 23m3 / h, tzn. při použití musí být zajištěn minimální protitlak ve výši 37 mWs!
TIP:
Využití tohoto čerpadla je původně zamýšleno jakožto část pevné soustavy. K instalaci je potřeba vhodný podstavec a elektrická přípojka (ochranný vypínač motoru a kabeláž). Další tipy najdete v sekci Instalace v manuálu.
Technické parametry:
Kód IMATECH : PUM249
Model: WPEI-CESM65-40-200B
Maximální výkon: 23m3 / h
Maximální dodávaný tlak: 4,4 bar (44 mWs)
Konstrukce čerpadla: jednostupňová, jednostranně namontované rotační čerpadlo. Kryt čerpadla a rotor čerpadla je vyroben z ocelové slitiny.
Sání: nenaplněné: 0m / naplněné: až 8m (závisí na průtoku, tlaku vzduchu a teplotě vody)
Cizí těleso: 0 mm (není povoleno)
Teplota vody: ≤ 40°C
Motor: samochladící třífázový asynchronní, počet pólů: 2 (počet otáček hřídele: 2900/min)
Konstrukce motoru: 132S1
Výkon motoru: 5,5 kW, jmenovitá spotřeba proudu: 11,1 A
Jmenovité napětí: 400V / 50 Hz, třífázové
Ochranná třída: IP54
Rozměry (délka x šířka x výška): 615 x 295 x 350mm
Vstup: Ø 65mm, LK: 4-145
Výstup: Ø40mm, LK: 4-110
Hmotnost: 92kg
Další informace:
Přibližná hmotnost (bez obalu):95kg
Přibližné rozměry produktu (délka x šířka x výška): 620 x 300 x 350 mm
Způsob odeslání/expedice: po paletách
Přepravní hmotnost (včetně obalu – 1ks):100 kg
Rozměry: 1ks (délka x šířka x výška): 800 x 600 x 470 mm
