· Maximální výkon při 1450 min a 30kW pohonu: 140m3 / h
· Dodávaný tlak do 54 mWs (5,4 bar)
· Ideální pracovní bod: 115m3/h při 4,9 bar protitlaku
· Vysoce kvalitní, těžké, ocelové provedení s kuličkovou hřídelí a těsnícími kroužky z karbidu wolframu
· Sací a tlaková strana včetně příruby (adaptér příruby s trubkovým závitem lze dokoupit)
· Bez hnacího motoru, oboustranně uložená válcovitá hřídel Ø 42 x L: 110 mm
Průmyslové rotační čerpadlo ISO standard 2858 na čistou vodu bez cizího tělesa.
Kryt čerpadla, rotor čerpadla a difuzor jsou vyrobeny ze stabilní ocelové litiny. Kryt čerpadla je odnímatelný bez nutnosti demontování hnacího mechanismu za účelem odstranění cizího tělesa. Behěm provozu jsou vyskytující se axiální a radiální síly podporovány skrze kuličkové ložisko což přispívá k dlouhé životnosti čerpadla.
Použité těsnící kroužky hřídele jsou odolné vůči silným změnám teplot a směru otáčení
Vstupy a výstupy jsou zajištěny pomocí přírub (vstup Ø 125mm / otvor příruby: 8-210mm, výstup Ø100mm / otvor příruby: 8-180mm). K dokoupení jsou k dispozici příruby s vnějším závitem.
Čerpadlo není samonasávací (tzn. tělo čerpadla a sací hadice musí být předem naplněny vodou – montáž ventilu s nožním ovládáním na sací hadici je nezbytná).
V závislosti na dodávaném množství činí sací výše při předem naplněné sací hadici až 7,5m (viz manuál)
Mechanické zapojení
Čerpadlo je vybaveno oboustrannou válcovitou hřídelí. Bezúdržbové axiální ložisko je zařízeno jak pro řemenový pohon, tak i pro přímé zapojení. Tělo čerpadla disponuje olejovou nádrží, sloužící k chlazení hřídele.
Směr otáčení hřídele (při pohledu na hřídel ze strany motoru) musí probíhat ve směru hodinový ručiček.
Dimenzování motoru:
Čerpadlo je dimenzováno na provoz s maximální zátěží hřídele 1450 min. V případě využití elektromotoru prosím dbejte na to, aby byl dostatečně dimenzovaný (viz hnací síla). Zejména při provozu mimo charakteristiku čerpadla (např. s otevřeným výstupem) může být absorbovaný výkon nad úrovní výkonu motoru. Pokud používáte spalovací motor, můžete použít motor s nižším výkonem, jelikož lze na rozdíl od elektromotoru měnit počet otáček. Při změně otáček hřídele z 1450min se mění i charakteristika čerpadla. To „správné“ nastavení motoru vychází z typu zapojení a zamýšleného výsledku. Na základě účelu lze celý systém optimalizovat dle požadovaných preferencí jako nízká spotřeba paliva, maximální délka provozuschopnosti, stabilita, nízká váha, maximální výkon atd. Např. lze při řemenovém pohonu motoru nastavit optimální rozsah otáček. Buďto optimalizaci dle výkonu (vysoké otáčky) či optimalizace dle nízké spotřeby paliva (ideální bod pro spotřebu paliva)
Technické parametry:
IMATECH kod : PUM261
Model: WPI-IS125-100-400
Konstrukce čerpadla: jednostupňová, oboustranně namontované rotační čerpadlo. Kryt čerpadla a rotor čerpadla je vyroben z ocelové slitiny.
Provoz skrze: válcovou drážkovou hřídel Ø42, délka: 110mm
Sání: nenaplněné: 0m / naplněné: až 7,5m (závisí na průtoku, tlaku vzduchu a teplotě vody)
Cizí těleso: 0 mm (není povoleno)
Teplota vody: ≤ 40°C
Maximální výkon: 140m3 / h (při 1450min a 30kW pohonu)
Maximální dodávaný tlak: 54mWs / 5,4 bar (při 1450min)
Ideální pracovní bod při 1450min: 115m3 / h při 49 mWs
Účinnost: 69%
NPSH 3m (=cca 7m max dopravní výše)
Doporučený výkon motoru při 1450min: 30kW
Vstup: Ø 125mm, LK: 8-210
Výstup: Ø100mm, LK: 8-180
Hmotnost: 191kg
Další informace:
Přibližná hmotnost (bez obalu):203kg

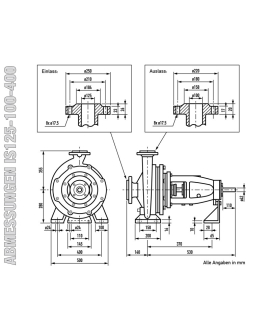

Přibližné rozměry produktu (délka x šířka x výška): 925 x 735 x 715 mm
Způsob odeslání/expedice: po paletách
Přepravní hmotnost (včetně obalu – 1ks):223 kg
Rozměry: 1ks (délka x šířka x výška): 1200 x 800 x 915 mm
