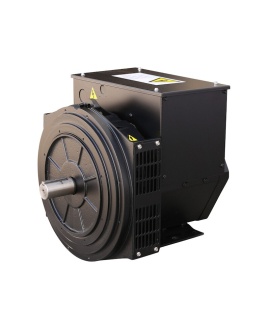

Tento 3fázový bezkomutátorový synchronní generátor má maximální výkon 8,8kW při jmenovitém napětí 400V (230V)/50Hz a je navržen v hvězdicovém zapojení s nulovým vodičem.
Integrovaná elektronická regulace napětí zajišťuje vynikající stabilitu napětí i u komponent s vysokým jalovým proudem.
Díky speciálnímu typu vinutí je tento generátor vhodný pro šikmá zatížení . To znamená, že můžete zatěžovat fáze nerovnoměrně - což je ideální pro napájení stávajícího rozvodu (např. nouzové napájení v domě).
Generátor lze přizpůsobit pro 200V (115V)/60Hz při jmenovité rychlosti hřídele 1800 min¹.
V případě potřeby lze tento 3-fázový generátor také přepojit na čistě 1-fázový provoz (cik-cak obvod). Jmenovitý výkon 1-fázového systému je však pak pouze 80 % 3-fázového celkového výkonu (nominální výkon*0,8).
Mechanická spojka:
Bezúdržbové přední ložisko je vhodné jak pro řemenový pohon, tak pro přímou spojku.
Tento synchronní generátor lze použít v obou směrech otáčení (lze použít vlevo nebo vpravo).
Dimenzování/velikost hnacího stroje:
"Správné" dimenzování motoru vyplývá z typu spojky a cíle - v závislosti na zamýšleném použití lze celý systém optimalizovat pro nízkou spotřebu, maximální provozní dobu, stabilitu, nízkou hmotnost, maximální výkon , atd.
Například s řemenovým pohonem může být motor provozován v optimálním rozsahu otáček – buď optimalizovaný pro výkon (vysoké otáčky), nebo optimalizovaný pro spotřebu (ideální místo spotřeby paliva).
Generátor má regulátor napětí - to znamená, že výstupní napětí je elektronicky udržováno konstantní.
Výstupní frekvence (vzhledem k typu vinutí) je však vždy dvojnásobkem počtu otáček hřídele generátoru.
Tzn. pokud chcete na výstupu dosáhnout elektrické frekvence 50Hz, potřebujete na hřídeli generátoru: 50Hz/2 = 25 ot/min = 1500 ot/min - bez ohledu na stav zatížení!
V důsledku toho musí být hnací stroj vybaven regulátorem otáček (mechanickým nebo elektronickým)! Protože malý požadavek na výkon = „málo plynu“, velký požadavek na výkon = „hodně plynu“ – ale vždy při 1500 otáčkách za minutu, srovnatelné s tempomatem v autě!
Může být hlavní hybatel slabší?
Ano. Můžete ale také odebírat méně energie z generátoru - maximální výkon systému (generátor + pohon) pak odpovídá maximálnímu výkonu hybatele (o něco méně, kvůli ztrátám v generátoru).
Generátor je pak předimenzovaný, ale mnohem méně se zahřívá. Jen musíte dávat pozor, abyste nepřetěžovali motor nebo nesmějí klesnout otáčky motoru.
Může být hlavní hybatel silnější?
Ano. Maximální výkon systému (generátor + pohon) pak odpovídá maximálnímu výkonu generátoru – motor je však chráněn.
Nezbytné příslušenství:
Upozorňujeme, že tato položka je pouze samotným synchronním generátorem. Energie je odebírána přes svorkovnici generátoru.
To znamená, že kromě hnacího motoru, spojky a mechanické konstrukce potřebujete alespoň vhodný elektrický jistič pro ochranu generátoru v neoprávněných provozních stavech.
Tato ochrana závisí na systému a NENÍ součástí dodávky!
Technická data
| Skladové číslo IMATECH |
GEN249 |
| EAN kód |
9009970018436 |
| Model |
BBW-008-164-KW |
| designový typ |
3-fázový synchronní generátor, bezkomutátorový |
| Obvody |
Zapojení do hvězdy s nulovým vodičem |
| úložný prostor |
2-stranné, vhodné pro řemenový pohon |
| chlazení |
vnitřně chlazené, samovětrané |
| Regulace napětí |
elektronicky |
| Regulátor napětí (AVR) |
SX460 |
| Nepřetržitý provoz |
8,8 kW / 11 kVA při 400 V/50 Hz |
| Maximální fázový proud |
15,9A při 400V/50Hz |
| jmenovité napětí |
Standardní: 400V (230V)
Volitelně: 200V (115V) |
| Jmenovitá frekvence |
Standardní: 50 Hz
Volitelně: 60 Hz |
| cosφ (PF) |
0,8 |
| Regulace napětí |
Statické ≤ ±1,5 %
Dynamické -15 % až +20 % |
| Číslo rotace hřídele |
1 500 ot./min pro 50 Hz
1 800 ot./min pro 60 Hz |
| Počet párů pólů (počet pólů) |
2 (4) |
| Pracovní režim |
S1 (pro nepřetržitý provoz) |
| Třída ochrany |
IP23 |
| Třída izolace |
H |
| vzrušení |
Sebebuzení |
| Max.budicí napětí |
41V DC |
| Max.budicí proud |
2.2A |
| vlhkost vzduchu |
< 90 % RHD, trvale < 60 % RHD |
| Výška sázky |
< 1 000 m nad mořem |
| Teplota okolí |
-15°C až +40°C |
| Rozměry (ŠxHxV) |
485 x 425 x 425 mm

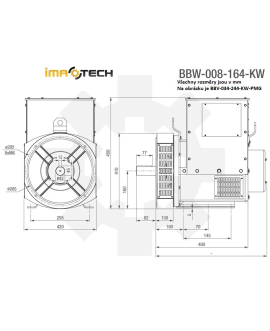

viz rozměrový výkres |
| vlastní hmotnost |
97 kg |
Další informace
Hrubá hmotnost (bez přepravního obalu): 106 kilogramů
Hrubé rozměry produktu (DxŠxV): 540 mm x 450 mm x 570 mm
Způsob dopravy: Obecný náklad podle objemu
Přepravní hmotnost (včetně přebalu pro 1 kus/PU): 111 kilogramů
Přepravní rozměry pro 1 kus/PU (DxŠxV): 800 mm x 600 mm x 690 mm
