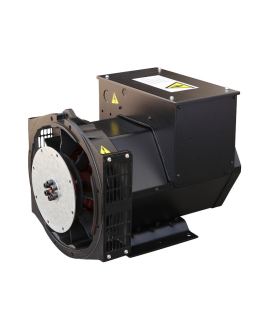

. Jednostranně ukotvený, bezkartáčový synchronní generátor s elektronickou regulací napětí
· 20kW / 25kVa jmenovitý výkon
· Použitelný pro 400V (230V) / 50Hz (Evropský standard) či 200V (115V) / 60Hz (zaměnitelný, Severní Amerika)
· Přístroj je při 80% jmenovitého výkonu přenastavitelný na jednofázový provoz
· Počet otáček při 50 Hz: 1500/min, případně 1800/min při 60 Hz
· Jednostranné ukotvení SAE 4/7.5, příruba pro přímé spojení
· Regulátor buzení, bezúdržbový
· Elektronicky řízené buzení pro konstantní výstupní napětí bez ohledu na stav zatížení
Tento třífázový bezkartáčový synchronní generátor má maximální výkon o hodnotě 20kW při jmenovitém napětí 400V (230V) / 50Hz a zapojuje se do hvězdy s nulovým vodičem.
Integrovaná elektronická regulace napětí se stará o vynikající stabilitu napětí i při vysokém jalovém proudu.
Vzhledem ke zvláštnímu vinutí, je tento generátor schopen úhlového zatížení, a proto můžete jednotlivé fáze nerovnoměrně zatížit. V důsledku toho se jedná o ideální zaopatření daného distribučního zařízení (např. Nouzové napájení v domě).
Generátor může být adaptován na 200V (115V) / 60Hz při 1800 otáčkách za minutu. V případě potřeby lze tento třífázový generátor přepojit na jednofázový provoz. Jmenovitý výkon jednofázového systému obnáší pouze 80% z celkového výkonu třífázového provozu (jmenovitý výkon * 0,8)
Mechanické spojení:

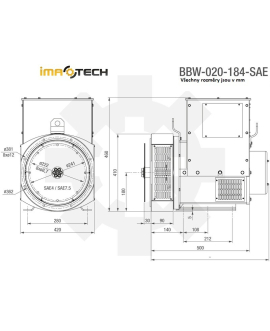

K přímému připojení na hnací pohon využijte přírubu přímého spojení SAE 4/7,5 (viz. nákres). Tento synchronní generátor lze používat v obou směrech otáčení (jak vlevo, tak vpravo).
Dimenzování/ velikost hnacího pohonu
Správné dimenzování motoru spočívá v prvotním určení cíle – v závislosti na účelu nasazení lze celý systém optimalizovat na nízkou spotřebu a váhu, maximální výdrž provozu, výkon a stabilitu. Generátor disponuje regulátorem napětí, to znamená, že výstupní napětí bude elektronicky konstantně udržováno. Výstupní frekvence je vždy dvojnásobkem počtu otáček generátoru (za minutu). Tzn. pokud chcete dosáhnout výchozí frekvence 50 Hz, potřebujete od generátoru 50 Hz/2 = 25 otáček /s = 1500 otáček/min. Nezávisle na stavu zatížení! Dále musí být hnací pohon vybaven počítadlem otáček, ať už manuálním či elektronickým. V tomto případě platí: „malý požadavek na elektriku = málo plynu a naopak, ale vždy při 1500 otáčkách/min, což je porovnatelné s tempomatem v autě.
Je možné, že hnací pohon slábne?
Ano. Ale Vy taktéž můžete z generátoru odebírat méně energie. Maximální výkon systému (generátor + hnací pohon) odpovídá maximálnímu výkonu hnacího pohonu (o malinko méně z důvodu ztráty v generátoru). Generátor je dokonce předimenzován, ale z tohoto důvodu nedochází k takovému přehřívání. Musíte dbát na to, aby se motor nepřetěžoval, případně aby příliš neklesly otáčky motoru.
Může být hrací motor výkonnější?
Ano. Maximální výkon systému (generátor + hnací pohon) odpovídá maximálnímu výkonu generátoru, ale motor není šetřen.
Důležité příslušenství:

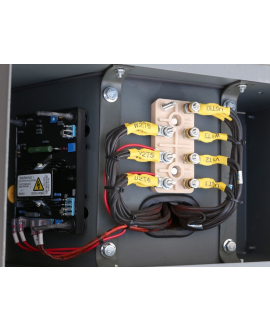

Vezměte prosím na vědomí, že se v tomto případě jedná POUZE o synchronní generátor. Snížení výkonu lze dosáhnout pomocí svorkové skříně generátoru. Tzn. mimo hnacího pohonu, spojky a mechanické konstrukce potřebujete taktéž minimálně jeden vhodný elektrický jistič k ochraně generátoru v nepovolených provozních stavech. Tato ochrana je důležitá a NENÍ součástí balení.
Technické parametry:
Číslo produktu: GEN255
Model: BBW-020-184-SAE
Typ: třífázový synchronní generátor, bezkartáčový
Zapojení: do hvězdy s nulovým vodičem
Chlazení: vnitřní chlazení, samo-větrací
Ukotvení: jednostranné ukotvení SAE přírubou
Regulace napětí: elektronická
Regulátor napětí:SX460
Výstupní výkon:20 kW / 25 kVA při 400V, 50Hz
Maximální fázový proud:36,2 A při 400V, 50Hz
Jmenovité napětí: Standartní: 400 V (230 V)
Optimální: 200 V (115 V)
Jmenovitý kmitočet: Standard: 50 Hz
Optimální: 60 Hz
Cosφ (PF): 0,8
Regulace napětí: Statická ≤ ±1%
Dynamická -15% až +20%
THD: ≤3%
Otáčky za minutu: 1500/min pro 50 Hz
1800/min pro 60 Hz
Počet pólových dvojic: 2 (4)
Provozní režim: S1 (pro nepřetržitý provoz)
Třída ochrany: IP23
Třída izolace: H
Buzení: Samo-budící funkce
Max. napětí buzení: 43 VDC
Max. proud:2,0 A
Vlhkost vzduchu: < 90% RHD, trvalá <60% RHD
Výška: < 1000 m NN
Okolní teplota: -15°C až +40°C
Rozměry:570 x 415 x 445 mm (viz. nákres)
Hmotnost:143 kg
Další informace:
Přibližná hmotnost (bez obalu): 154,0kg
Přibližné rozměry produktu (délka x šířka x výška): 610 x 455 x 560 mm
Způsob odeslání/expedice: kusové zboží
Přepravní hmotnost (včetně obalu – 1ks):159,00 kg
Rozměry: 1ks (délka x šířka x výška): 800 x 600 x 680 mm
